ПРОТИВОПОЖАРНЫЕ
секционные ворота
секционные ворота
Секционные противопожарные ворота применяются в качестве защиты от огня и распространения дыма в смежные с источником возгорания помещения. Изготавливаются из специальных огнестойких панелей с минераловатной прослойкой, имеют конструкцию классических секционных ворот. По периметру ворот крепится резиновый уплотнитель и терморасширяющаяся лента, которая при нагревании увеличивается в размере и герметизирует проем. Устанавливаются в промышленных и складских помещениях, на парковках, в жилых и торговых комплексах.
ГК ПЕРВЫЙ Официальный представитель завода ДорХан Москва
Наша компания с 2018 года занимается поставкой, монтажом и обслуживанием воротных систем, перегрузочного, складского оборудования, автоматики, шлагбаумов и модульных конструкций по всей России. Мы зарекомендовали себя как уверенный, надежный партнер многих логистических и складских комплексов. Наша задача подобрать необходимое оборудование, произвести монтаж и запустить объект в режим эксплуатации.

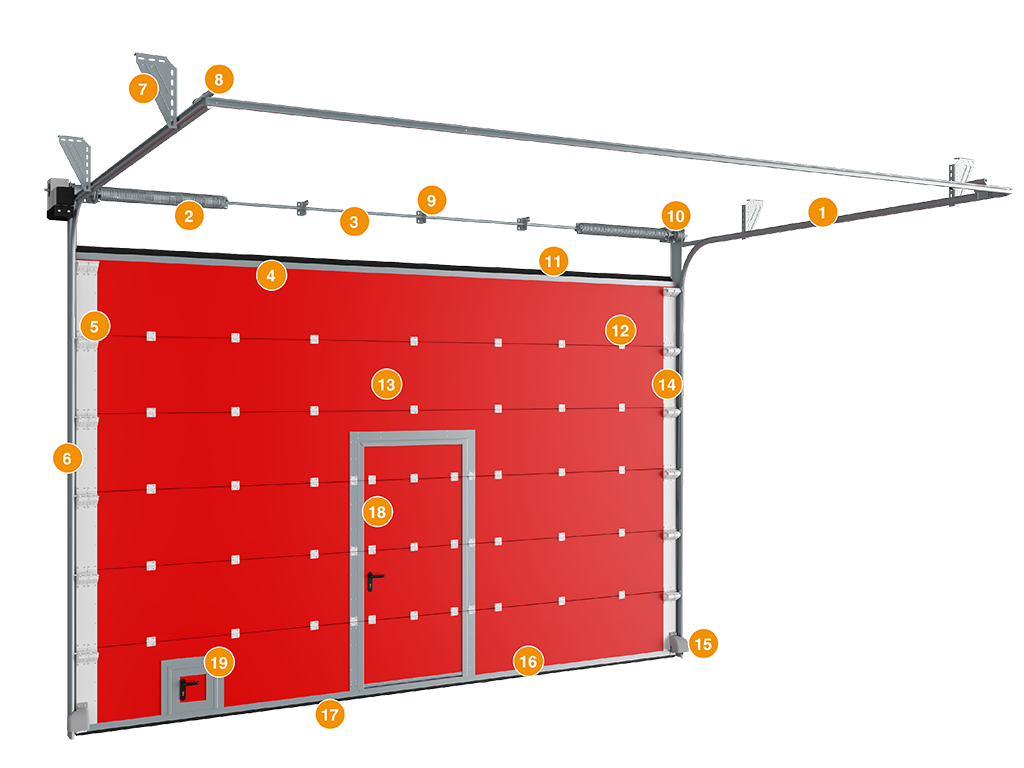

Секционные ПРОТИВОПОЖАРНЫЕ ворота
1. Направляющая для полотна ворот
2. Торсионный механизм
3. Вал
4. Верхний профиль
5. Боковая опора с роликом
6. Угловая стойка с вертикальной направляющей
7. Кронштейн крепления горизонтальных направляющих к потолку
8. Амортизатор
9. Внутренний опорный кронштейн
10. Устройство от обрыва пружины и барабан
11. Верхний уплотнитель
12. Петля
13. Полотно ворот из сэндвич-панелей
14. Боковая крышка
15. Кронштейн с устройством защиты от обрыва троса
16. Нижний профиль
17. Нижний уплотнитель
18. Встроенная калитка
19. Люк противопожарный
2. Торсионный механизм
3. Вал
4. Верхний профиль
5. Боковая опора с роликом
6. Угловая стойка с вертикальной направляющей
7. Кронштейн крепления горизонтальных направляющих к потолку
8. Амортизатор
9. Внутренний опорный кронштейн
10. Устройство от обрыва пружины и барабан
11. Верхний уплотнитель
12. Петля
13. Полотно ворот из сэндвич-панелей
14. Боковая крышка
15. Кронштейн с устройством защиты от обрыва троса
16. Нижний профиль
17. Нижний уплотнитель
18. Встроенная калитка
19. Люк противопожарный

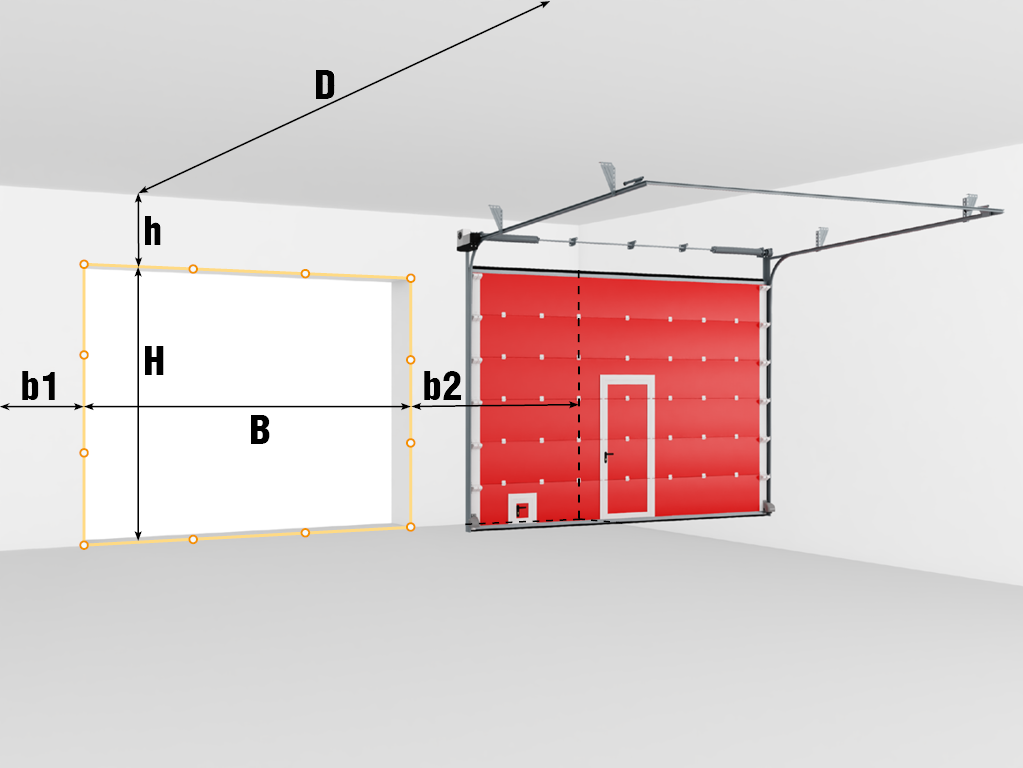

Подготовка проема для монтажа
Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
Н – высота проема (расстояние от пола до верха проема).
В – ширина проема (расстояние от левого края до правого края проема).
h – притолока (расстояние от верха проема до потолка).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
D – глубина помещения (расстояние от края проема до внутренней стены гаража).
При замере H и B за итоговый размер принимается наибольшая величина, при замере h, b1, b2 и D — наименьшая.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
Н – высота проема (расстояние от пола до верха проема).
В – ширина проема (расстояние от левого края до правого края проема).
h – притолока (расстояние от верха проема до потолка).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
D – глубина помещения (расстояние от края проема до внутренней стены гаража).
При замере H и B за итоговый размер принимается наибольшая величина, при замере h, b1, b2 и D — наименьшая.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
Панели секционных ворот
Противопожарные панели ДОРХАН

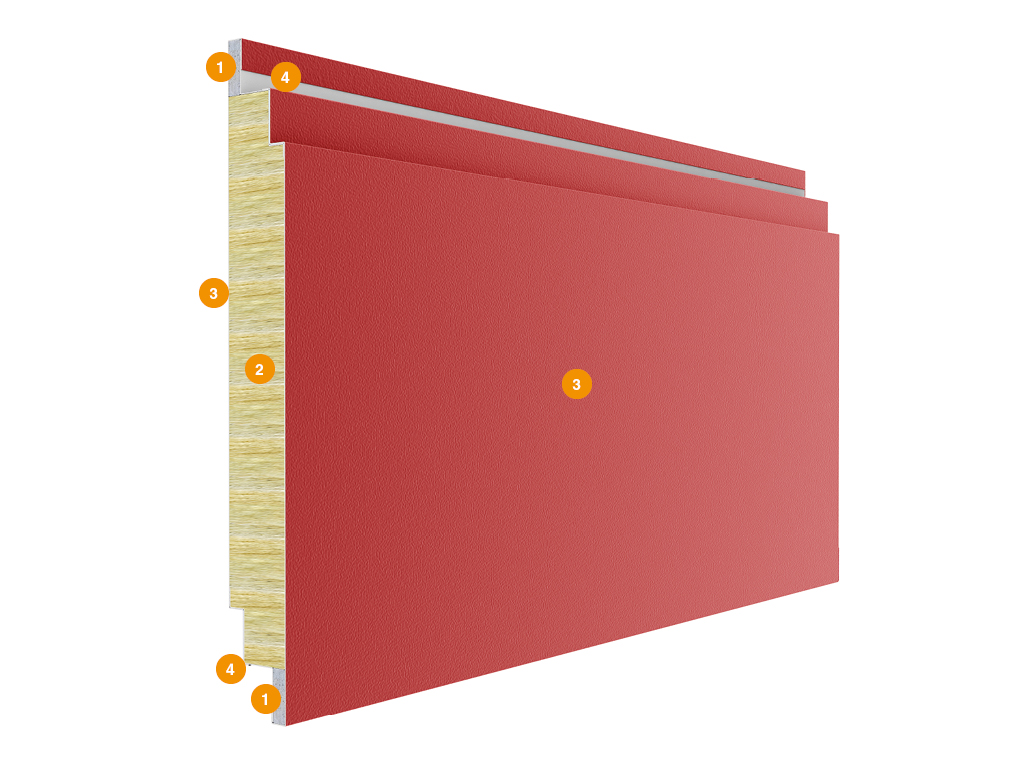

Конструкция панели:
1) гипсокартон;
2) минераловатная прослойка плотностью 130 кг/м³;
3) стальной лист толщиной 0,5 мм;
4) усиливающий профиль под петли (предотвращает разбалтывание петель и повышает взломоустойчивость).
1) гипсокартон;
2) минераловатная прослойка плотностью 130 кг/м³;
3) стальной лист толщиной 0,5 мм;
4) усиливающий профиль под петли (предотвращает разбалтывание петель и повышает взломоустойчивость).
Выберите цвет Ваших новых ворот
RAL 9003

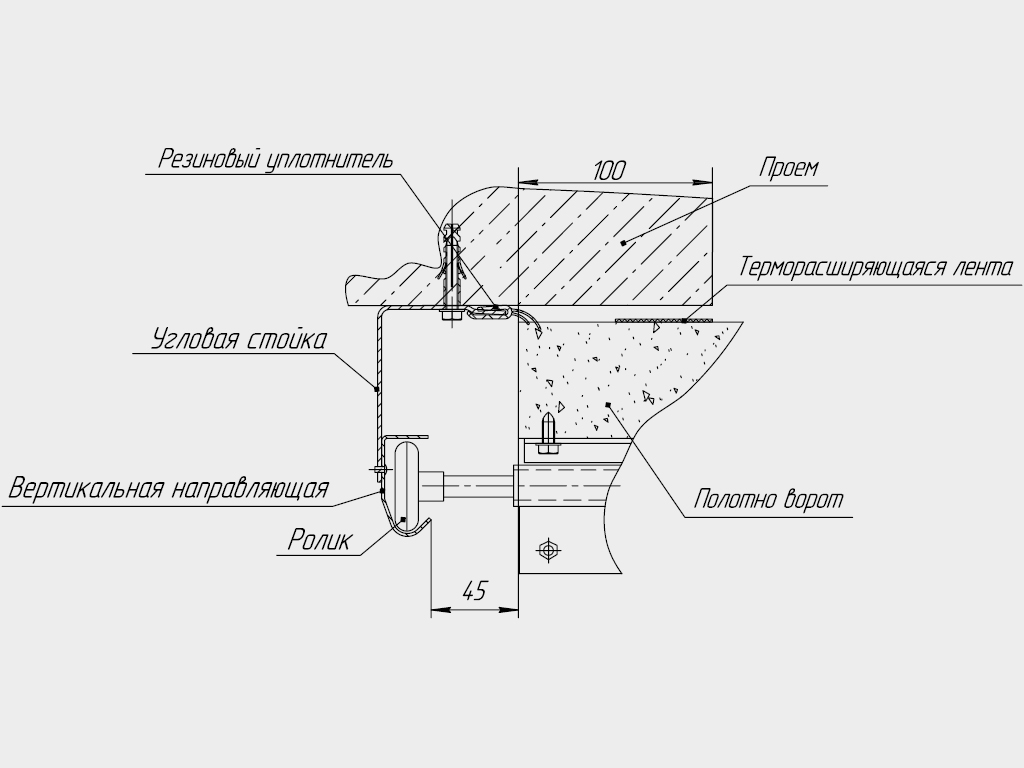

Вид монтажа ворот / вид сверху
Наличие пристенок и притолоки обязательно!
Накладной монтаж. Система направляющих устанавливается на пристенки и притолоку с внутренней стороны проема относительно помещения.
Минимальный размер притолоки - 650 мм.
Минимальный размер пристенка - 300 мм.
Минимальный размер притолоки - 650 мм.
Минимальный размер пристенка - 300 мм.
