ПРОМЫШЛЕННЫЕ THERMAL-PRO
секционные ворота
секционные ворота
Секционные ворота ISD THERMALPRO устанавливаются в помещениях, оборудованных холодильными или морозильными установками. Герметично изолируя пространства с большими перепадами температур, они позволяют поддерживать созданный в помещении микроклимат и снижать теплопотери. Такие ворота находят применение на производственных предприятиях пищевой промышленности, в складских комплексах и сбытовых организациях.
ГК ПЕРВЫЙ Официальный представитель завода ДорХан Москва
Наша компания с 2018 года занимается поставкой, монтажом и обслуживанием воротных систем, перегрузочного, складского оборудования, автоматики, шлагбаумов и модульных конструкций по всей России. Мы зарекомендовали себя как уверенный, надежный партнер многих логистических и складских комплексов. Наша задача подобрать необходимое оборудование, произвести монтаж и запустить объект в режим эксплуатации.
Промышленные THERMALPRO ворота
Секционные ворота ISD THERMALPRO устанавливаются в помещениях, оборудованных холодильными или морозильными установками. Герметично изолируя помещение с перепадами температур.

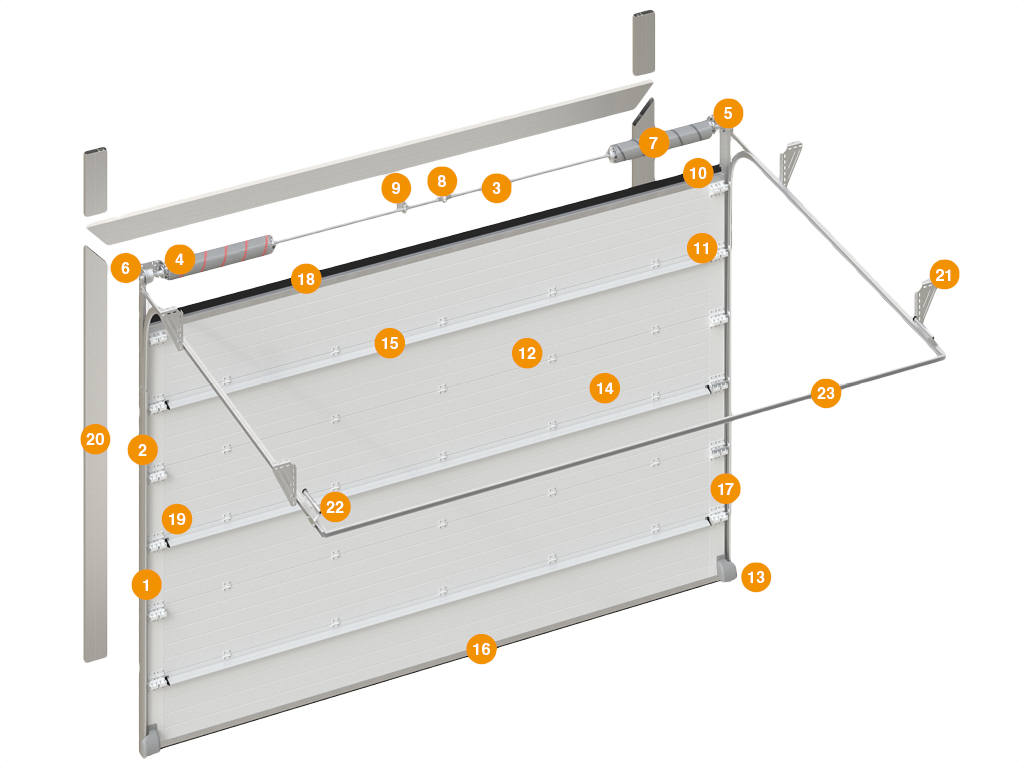

1. Угловая стойка
2. Вертикальная направляющая
3. Вал цилиндрический
4. Устройство защиты от обрыва пружины
5. Барабан
6. П-образный кронштейн
7. Балансирующий пружинный механизм (торсионная пружина)
8. Муфта соединительная
9. Внутренний опорный кронштейн
10. Верхняя опора с держателем ролика
11. Боковая опора с держателем ролика
12. Внутренняя петля
13. Устройство защиты от разрыва троса
14. Сэндвич-панель 80 мм
15. Усиливающий дельта-профиль
16. Нижний профиль и уплотнитель
17. Уплотнитель боковой
18. Верхний профиль и уплотнитель
19. Боковая крышка усиленная для панелей с отверстиями для крепления
20. Профиль-рама, оснащенный греющим ПЭН проводом (опция)
21. Кронштейны крепления к потолку
22. Пружинный амортизатор
23. Дистанционный С-профиль
2. Вертикальная направляющая
3. Вал цилиндрический
4. Устройство защиты от обрыва пружины
5. Барабан
6. П-образный кронштейн
7. Балансирующий пружинный механизм (торсионная пружина)
8. Муфта соединительная
9. Внутренний опорный кронштейн
10. Верхняя опора с держателем ролика
11. Боковая опора с держателем ролика
12. Внутренняя петля
13. Устройство защиты от разрыва троса
14. Сэндвич-панель 80 мм
15. Усиливающий дельта-профиль
16. Нижний профиль и уплотнитель
17. Уплотнитель боковой
18. Верхний профиль и уплотнитель
19. Боковая крышка усиленная для панелей с отверстиями для крепления
20. Профиль-рама, оснащенный греющим ПЭН проводом (опция)
21. Кронштейны крепления к потолку
22. Пружинный амортизатор
23. Дистанционный С-профиль

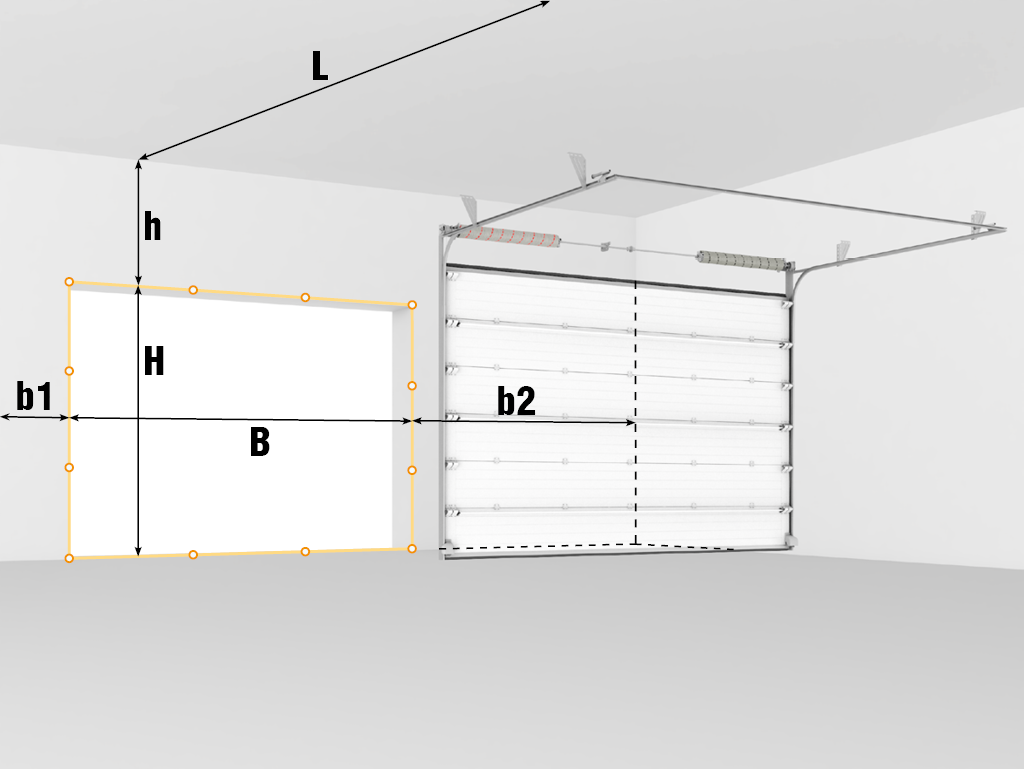

Подготовка проема для монтажа
Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить по трем точкам (в крайних положениях и по центру).
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — притолока (расстояние от верха проема до потолка) от 150 мм.
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм, с опцией «обогреваемый контур» — от 150 мм.
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Перепад уровня пола проема не должен превышать 10 мм. Единая монтажная плоскость (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — притолока (расстояние от верха проема до потолка) от 150 мм.
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм, с опцией «обогреваемый контур» — от 150 мм.
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Перепад уровня пола проема не должен превышать 10 мм. Единая монтажная плоскость (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка.

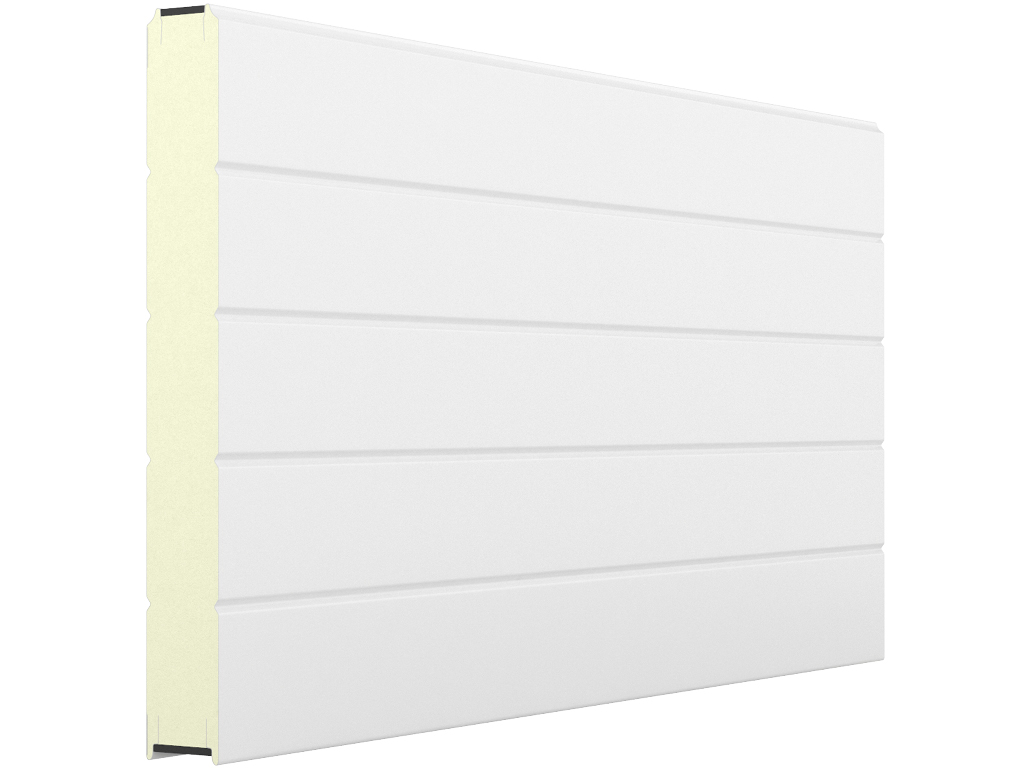

Дизайн панелей ворот
Доска
Выберите цвет Ваших новых ворот
RAL 9003

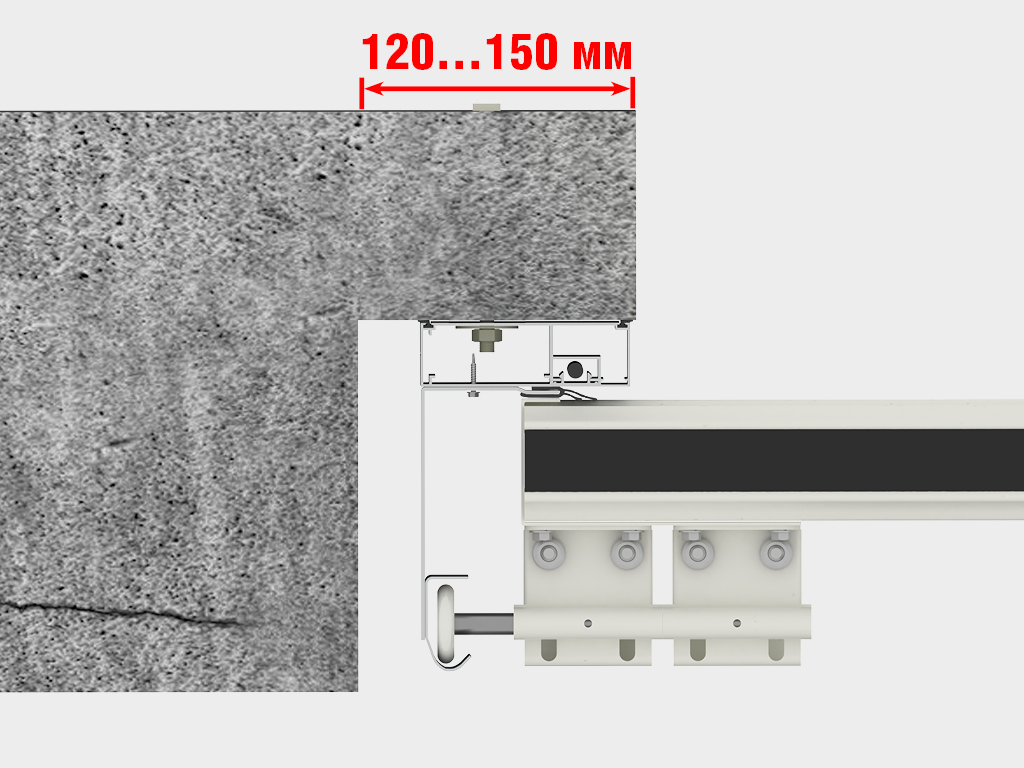

Вид монтажа ворот / вид сверху
Наличие пристенок и притолоки обязательно!
Накладной монтаж: cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема. Пристенки — от 120 мм, с опцией «обогреваемый контур» — от 150 мм.
